A quoi sert un interrupteur sectionneur ?

Un interrupteur-sectionneur remplit une double fonction : la coupure en charge et l’isolement par rapport à son réseau d’alimentation. Son but : sécuriser l’installation électrique.

En électricité, la sécurité est primordiale. Parmi les dispositifs jouant un rôle crucial dans les installations électriques se trouve l'interrupteur sectionneur. Il s'agit d'un composant électrique essentiel permettant de séparer un circuit de son alimentation électrique.

Qu’est-ce qu’un interrupteur sectionneur ?

Comme son nom l’indique, l’interrupteur sectionneur remplit un double rôle : celui de l’interrupteur, qui sert de commande pour stopper le courant vers un point d’éclairage par exemple, et celui de sectionneur, qui va venir séparer le circuit électrique de l’alimentation.

Pour bien comprendre le concept d’un interrupteur sectionneur, il est nécessaire de connaître le fonctionnement d’un interrupteur standard : il ouvre/ferme un circuit pour allumer/éteindre une source lumineuse.
Lorsqu’on éteint une lampe en appuyant sur un interrupteur, le courant électrique est coupé et le circuit est fermé. Cependant, une faible quantité de courant électrique continue de circuler dans les fils électriques, ce qui signifie que l’interrupteur n’est pas complètement isolé du circuit.
L’interrupteur sectionneur a pour rôle de « sectionner » le circuit, c’est-à-dire de le séparer de son alimentation électrique, par une commande mécanique.

En résumé, l'interrupteur sectionneur se distingue par sa capacité à isoler électriquement et mécaniquement un circuit, même lorsque le courant électrique n'est pas coupé en amont. On parle aussi de capacité de « manœuvrer à charge ».

Le rôle de l’interrupteur sectionneur

Un interrupteur sectionneur est un module de protection. Il a pour but d’assurer la sécurité des personnes, en cas d’intervention sur le circuit électrique, et d’éviter les risques d’électrisation ou d’électrocution.
La norme électrique NF C 15-100 stipule que toute installation électrique doit être équipée d’un dispositif de sectionnement des circuits, pour une coupure généralisée.

Un interrupteur sectionneur empêche la dégradation de vos appareils électriques : chauffage (radiateur…), électroménagers (lave-linge, lave-vaisselle, réfrigérateur…) ou luminaires, en cas de court-circuit, et protège aussi votre tableau électrique.

Comment choisir un interrupteur sectionneur ?

Voici les critères à prendre en compte pour le choix d’un interrupteur sectionneur :

• L’ampérage : l’intensité nominale de l’inter sectionneur doit être supérieure à celle du disjoncteur de branchement, dans le cas où le sectionneur est placé après le disjoncteur de branchement. Les calibres les plus utilisés dans des usages résidentiels sont les 40A et 63A.
• Le nombre de pôles électriques à connecter : unipolaire (pour la coupure d’un pôle), monophasé (2 pôles : phase/neutre), triphasé (3 pôles : 3 phases), tétrapolaire (4 pôles : 3 phases/1 neutre)

Où installer un interrupteur sectionneur ?

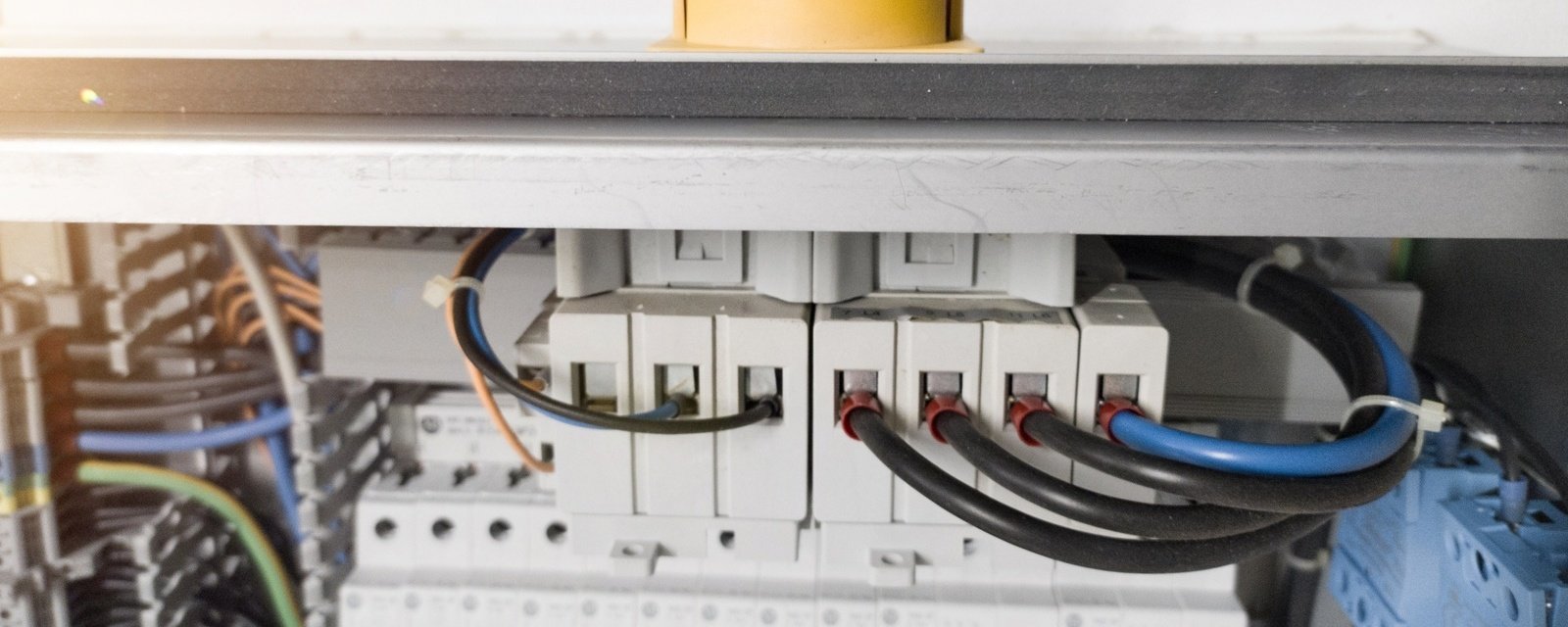

L’interrupteur est installé dans la pièce dont il commande l’éclairage. Le sectionneur se pose en amont de votre coffret, armoire ou tableau électrique (pour isoler l’ensemble de l’installation) ou en tête du tableau divisionnaire (pour isoler un groupe de circuits protégé par un interrupteur différentiel). Il se fixe directement sur un rail DIN.

Interrupteur sectionneur ou disjoncteur, quelles différences ?

Qu’est-ce qu’un disjoncteur ? Un disjoncteur est un composant essentiel dans une installation électrique. Il a pour rôle d’assurer une protection contre les surcharges électriques et les courts-circuits. Il interrompt automatiquement le courant pour éviter le risque d’incendie et la détérioration des équipements.
Les principales différences de ces deux installations électriques sont au niveau de :

La protection :

Bien qu'il puisse couper l'alimentation, l'inter sectionneur ne fournit pas de protection contre les surcharges électriques ou les courts-circuits. Son principal objectif est de garantir la sécurité des travailleurs en isolant le circuit.
Contrairement à l’inter sectionneur, le disjoncteur offre une protection active contre les surcharges ou les courts-circuits, en détectant les variations anormales de courant, et en interrompant automatiquement le circuit.

L’activation :

L'activation d'un interrupteur sectionneur est généralement manuelle, et demande une intervention physique, pour ouvrir ou fermer le circuit. Un disjoncteur peut être activé manuellement, mais il est aussi équipé d’un système de détection automatique, en cas de surcharge électrique ou de court-circuit.

A savoir : Un interrupteur sectionneur ne joue pas non plus le même rôle qu’un interrupteur différentiel, qui permet d’éviter les chocs électriques en cas de surtension.

Un interrupteur sectionneur est un appareillage modulaire qui assure les fonctions d’un interrupteur et d’un sectionneur. C’est un dispositif de coupure d’urgence qui permet d’assurer la protection des personnes qui interviennent sur le circuit électrique pour réparer une panne ou un dysfonctionnement.
