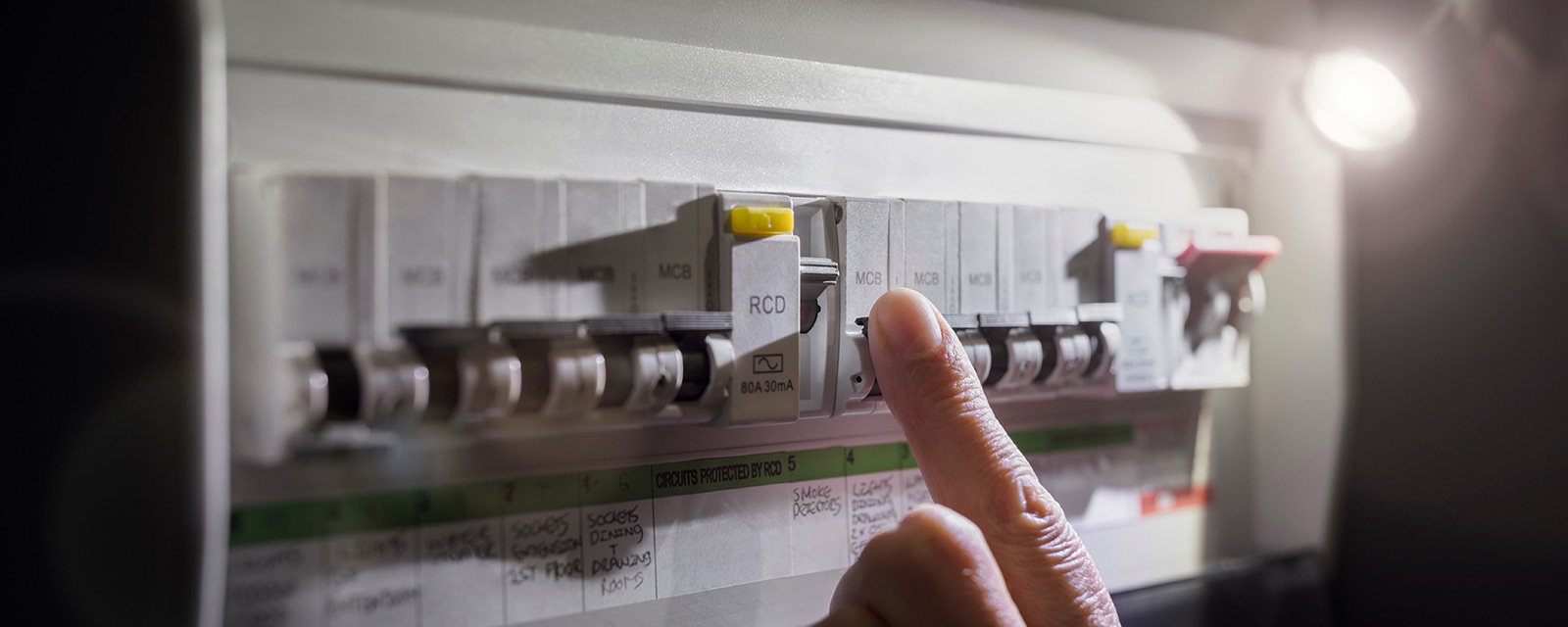

Tableau électrique : comment le lire et comprendre ses disjoncteurs ?

Apprenez à lire et comprendre votre tableau électrique : rôle des disjoncteurs, normes, conseils pratiques pour une installation sûre et performante.

En bref

Le tableau électrique est le centre névralgique de votre installation domestique. Savoir l’analyser et comprendre ses disjoncteurs vous permet de mieux protéger votre logement, de diagnostiquer rapidement une panne et d’assurer la sécurité des occupants. Identifier les différents composants, respecter les calibres et connaître les bonnes pratiques d’entretien est essentiel pour éviter tout risque électrique. Ce guide complet vous accompagne pas à pas pour apprendre à interpréter un tableau électrique, lire correctement ses composants et anticiper les interventions de maintenance ou de mise aux normes.

Le rôle central du tableau électrique dans votre logement

Le tableau électrique, parfois appelé tableau de répartition, constitue le point de contrôle principal de l’électricité dans votre maison. Il reçoit l’énergie fournie par le compteur et la distribue à travers différents circuits : éclairage, prises, électroménager, chauffage ou encore installations spécialisées comme une borne de recharge. Il joue aussi un rôle fondamental de protection en coupant automatiquement l’alimentation en cas de surcharge, de court-circuit ou de fuite de courant.

Un tableau bien organisé améliore considérablement la sécurité. Les circuits y sont regroupés et identifiés clairement. Chaque ligne correspond à un usage précis : cuisine, salon, chambres, salles d’eau, ou encore équipements spécifiques comme un chauffe-eau. Respecter cette structure facilite le repérage en cas de panne et rend les interventions plus rapides et plus sûres. Une installation conforme à la norme NF C 15‑100 est également un gage de tranquillité pour la revente ou la location du logement.

Les composants essentiels à maîtriser

Pour bien comprendre un tableau électrique, il est indispensable de connaître la fonction des principaux éléments qui le composent :

Le disjoncteur général, ou disjoncteur de branchement, permet de couper l’alimentation de tout le logement en une seule action. Il limite aussi l’intensité maximale en fonction de votre abonnement. Les interrupteurs différentiels contrôlent les fuites de courant vers la terre et protègent les personnes contre les risques d’électrocution. Les disjoncteurs divisionnaires protègent chaque circuit spécifique : ils évitent les surcharges et isolent une panne sans impacter toute l’installation. S’y ajoutent parfois des parafoudres, des contacteurs jour/nuit pour le chauffe-eau, des peignes de raccordement et des borniers de terre qui assurent une liaison efficace à la terre.

Comprendre le rôle de ces composants est indispensable pour anticiper les risques et savoir réagir en cas de problème. Un tableau bien agencé, avec des étiquettes claires, facilite la lecture et renforce la sécurité.

Lire et interpréter correctement les disjoncteurs

Les disjoncteurs sont la clé pour comprendre le fonctionnement de votre tableau électrique. Chaque modèle affiche un calibre en ampères (A), correspondant à l’intensité maximale supportée par le circuit. Un disjoncteur de 10 A ou 16 A protège les circuits d’éclairage, alors qu’un 20 A sécurise les prises dédiées à des appareils puissants comme un lave-linge ou un four. Les plaques de cuisson nécessitent souvent un 32 A associé à un câble de 6 mm². Respecter ces correspondances est crucial : un disjoncteur trop faible disjonctera sans cesse, tandis qu’un disjoncteur surdimensionné met en danger vos câbles et votre logement.

Pour identifier facilement vos circuits, procédez à un test : basculez un disjoncteur et observez quels appareils ou luminaires s’arrêtent. Étiquetez-le ensuite avec précision. Cette méthode simple permet de gagner du temps lors d’une panne ou d’une intervention. Lors de la lecture de votre tableau, notez également la présence de différentiels de type A ou AC. Le type AC protège les usages classiques (prises, éclairage), tandis que le type A est obligatoire pour les circuits alimentant des appareils électroniques sensibles ou à variation, comme les plaques à induction ou les lave-linge.

Conseils pratiques pour la sécurité et la maintenance

Une bonne compréhension de votre tableau électrique va de pair avec un entretien régulier. Vérifiez périodiquement que vos disjoncteurs fonctionnent correctement en appuyant sur le bouton de test des différentiels : si le courant se coupe, la protection est opérationnelle. Assurez-vous également que les étiquettes sont à jour, surtout après une rénovation ou l’ajout de nouveaux équipements. Dans les logements anciens, la mise aux normes est souvent nécessaire : absence de différentiel, section de câbles insuffisante ou manque de protection pour certains circuits. Faire appel à un électricien certifié permet d’assurer la sécurité et la conformité.

• Testez vos interrupteurs différentiels au moins une fois par trimestre pour garantir leur bon fonctionnement.
• Vérifiez régulièrement l’absence de traces d’échauffement ou d’odeur suspecte autour du tableau.
• Évitez de surcharger les multiprises et privilégiez une répartition équilibrée des appareils puissants.

Enfin, ne tentez jamais d’intervenir directement sur les câbles sous tension. Coupez toujours le disjoncteur général avant toute manipulation, et en cas de doute, faites appel à un électricien professionnel qualifié. La compréhension du tableau électrique vous permet d’être autonome pour les vérifications simples, mais la sécurité reste la priorité absolue.

FAQ

Comment identifier chaque disjoncteur de mon tableau électrique ?
Basculez un disjoncteur et observez quel circuit s’éteint. Étiquetez chaque ligne pour un repérage rapide et efficace.

Quelle est la différence entre un interrupteur différentiel et un disjoncteur ?
Le disjoncteur protège les circuits contre les surcharges et courts-circuits, tandis que l’interrupteur différentiel protège les personnes contre les fuites de courant.

Quels sont les calibres courants à connaître ?
10 A ou 16 A pour l’éclairage, 16 à 20 A pour les prises classiques ou spécialisées, et 32 A pour les plaques de cuisson.

Comment s’assurer que mon tableau est aux normes ?
Vérifiez la présence d’au moins un interrupteur différentiel par rangée, des disjoncteurs adaptés à chaque circuit, et une liaison efficace à la terre. En cas de doute, faites réaliser un diagnostic par un professionnel.

Quand faut-il envisager une mise à jour du tableau électrique ?
Si votre installation date de plus de 20 ans, présente des équipements non conformes ou manque de protection différentielle, il est recommandé de la moderniser.
