Comment fonctionne un micromodule dans une installation électrique domestique ?

Connecter ou installer un micromodule chez vous vous permettra de piloter un interrupteur ou un éclairage à distance, sans fil. Découvrez vite son utilité !

Un micromodule est un petit composant électronique qui s'insère discrètement dans votre installation électrique existante pour la rendre connectée. Sans toucher à votre appareillage apparent (interrupteurs, prises, plafonniers), il permet de piloter à distance vos équipements via une application sur smartphone ou tablette, ou via une télécommande dédiée. Voici comment il fonctionne concrètement et comment installer un micromodule chez vous.

Qu'est-ce qu'un micromodule et quel est son rôle ?

Les micromodules sont des relais électroniques miniaturisés, conçus pour s'encastrer dans les boîtiers d'encastrement de votre installation, derrière un interrupteur, derrière une prise électrique ou dans une boîte d'encastrement au plafond. Leur taille compacte, souvent inférieure à 50mm, leur permet de se glisser dans un boîtier d'encastrement standard sans nécessiter de travaux de maçonnerie.

Leur rôle est d'intercaler un module communicant sur un circuit existant. Une fois raccordé sur le fil de phase et le fil de neutre (et le fil de terre si présent), le micromodule prend le contrôle de l'alimentation de l'appareil en aval : un circuit d'éclairage, un volet roulant, un chauffage ou des appareils branchés sur la prise. Il n'agit pas à la place de l'interrupteur mécanique : il fonctionne en parallèle, ce qui signifie que votre interrupteur physique continue d'opérer normalement.

Les micromodules communiquent sans fil via des protocoles domotiques standardisés : Z-Wave, Zigbee ou des protocoles propriétaires selon les marques (Legrand, Fibaro, Somfy…). Une fois associés à une box domotique ou à une box multiprotocole, ils rejoignent un réseau centralisé qui vous permet de contrôler tous les appareils depuis une seule interface. Vous pouvez ainsi gérer à distance les appareils branchés sur la prise ou piloter facilement votre éclairage à distance, sans fil de commande supplémentaire.

Il existe plusieurs catégories de modules selon l'usage : le micromodule d'éclairage (avec ou sans variateur), le module pour volet roulant, le module contact sec pour piloter un portail ou une porte de garage, et les modules de chauffage ou de prise de courant. Chaque fabricant propose ses propres références avec des fonctionnalités spécifiques, mais la logique de fonctionnement reste identique.

Comment installer un micromodule étape par étape ?

Installer un micromodule ne nécessite pas de refaire votre installation électrique. La procédure suit toujours le même enchaînement, quelle que soit la marque ou le protocole choisi.

1. Couper le courant. Avant toute manipulation, coupez le courant au tableau électrique sur le circuit concerné et vérifiez l'absence de tension avec un testeur. Cette étape est indispensable.

2. Accéder au boîtier. Dévissez la plaque de votre interrupteur ou de votre prise de courant pour accéder à la boîte d'encastrement. Vérifiez que l'espace disponible est suffisant pour loger le module. Un boîtier d'encastrement standard offre généralement assez de place, mais certaines installations anciennes avec des boîtiers étroits peuvent poser problème.

3. Raccorder le micromodule. Connectez le module sur le fil de phase, le fil de neutre et le fil de terre selon le schéma fourni par le fabricant. La sortie du micromodule est ensuite raccordée à la charge (l'ampoule, le volet, la prise…). Notez que certains anciens circuits d'éclairage ne comportent pas de fil de neutre dans la boîte interrupteur : dans ce cas, optez pour un module compatible "sans neutre", ou prévoyez de tirer un fil de neutre (opération à confier à un électricien).

4. Placer le micromodule dans le boîtier. Repliez soigneusement les câbles et placer le micromodule dans la boîte d'encastrement. Remontez ensuite la plaque et le mécanisme apparent.

5. Remettre le courant et configurer. Une fois le disjoncteur remis, le micromodule s'initialise. Il faut ensuite l'associer à votre box domotique en suivant la procédure d'inclusion propre au protocole utilisé (Z-Wave, Zigbee…). Un bouton-poussoir sur le module permet généralement de lancer ce processus d'appairage. Une fois configuré, vous pouvez contrôler l'appareil via votre smartphone ou une application dédiée.

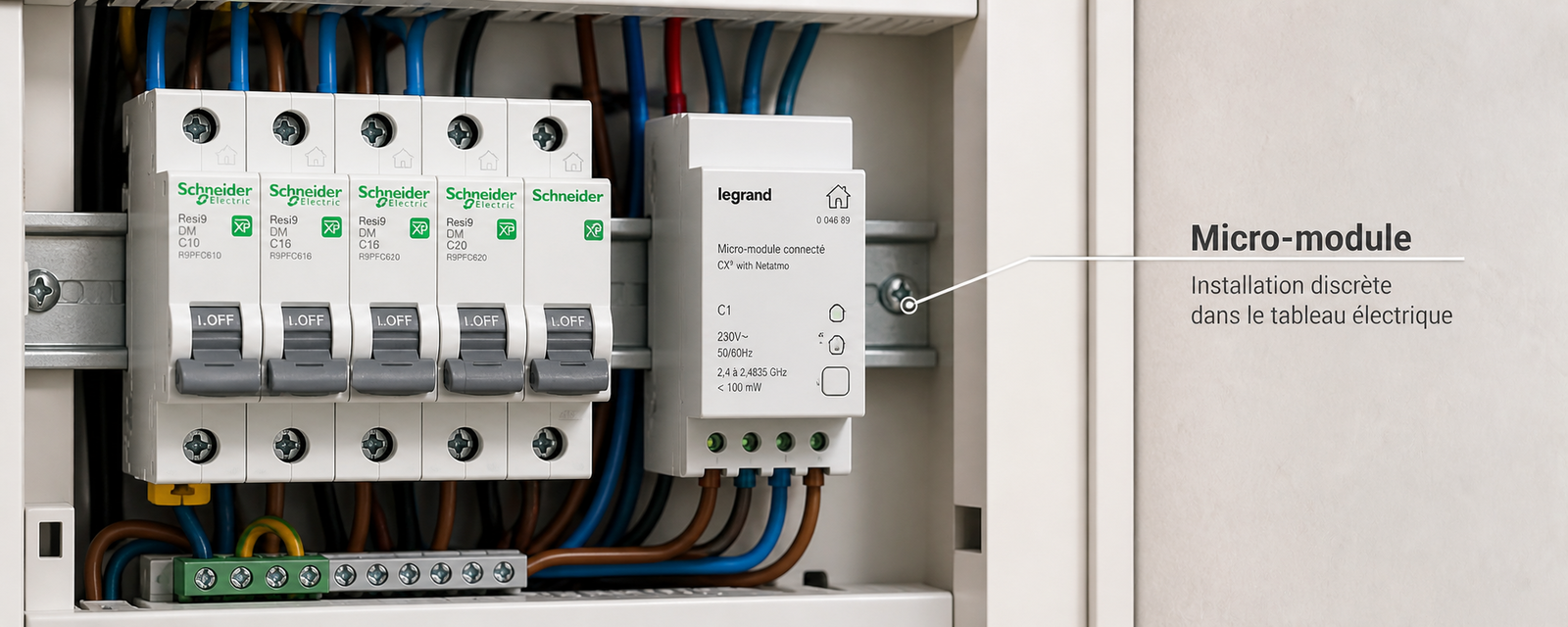

Pour ajouter un micromodule sur une prise, la démarche est identique : le module s'insère derrière la prise électrique et vous permet de piloter tous les appareils branchés en aval, de commander un éclairage branché sur cette prise ou encore de gérer à distance les appareils branchés depuis n'importe où. Les électriciens qualifiés peuvent aussi installer les modules dans le tableau électrique pour une commande centralisée de toute votre installation électrique.

Micromodule et domotique : ce qu'il faut retenir

Grâce au micromodule, une installation électrique classique peut évoluer vers une maison connectée sans travaux importants. Les modules s'ajoutent progressivement, pièce par pièce, appareil par appareil. Chaque ajout enrichit le réseau domotique et élargit les possibilités de pilotage : scènes automatisées, programmations horaires, déclenchement via un interrupteur sans fil, contrôle vocal…

Les micromodules compatibles Z-Wave ou Zigbee s'intègrent à la plupart des box domotiques du marché. Pour les installations plus complexes (plusieurs pièces, volets roulants, chauffage connecté) une box multiprotocole centralise tous les modules dans une interface unique. Vous pouvez alors contrôler tous les appareils depuis une seule application, créer des automatisations et piloter facilement votre logement à distance.

Attention cependant : si l'encastrement physique est accessible à un bricoleur soigneux, le câblage électrique exige rigueur et respect des normes. En cas de doute sur votre installation, sur la présence du neutre ou sur la compatibilité des modules avec votre appareillage, mieux vaut faire appel à un électricien qualifié. Un mauvais raccordement peut endommager le module, déclencher le disjoncteur ou, dans le pire des cas, créer un risque électrique.

FAQ – Micromodules : questions fréquentes

Un micromodule fonctionne-t-il sans box domotique ?

Oui. Beaucoup de micromodules peuvent être pilotés directement avec une télécommande sans fil compatible ou un interrupteur sans fil associé, sans box domotique. La box domotique devient utile si vous souhaitez piloter l'ensemble de vos modules depuis une application, créer des automatisations ou les connecter à des assistants vocaux.

Faut-il un neutre pour installer un micromodule ?

La plupart des micromodules nécessitent le fil de phase et le fil de neutre pour s'alimenter. Dans les circuits d'éclairage anciens, le neutre n'est pas toujours présent dans le boîtier interrupteur. Des modules "sans neutre" existent pour contourner ce problème, mais leur compatibilité dépend du type de charge (LED, halogène…). Vérifiez toujours les spécifications du fabricant avant l'achat.

Les micromodules sont-ils compatibles avec toutes les ampoules LED ?

Pas systématiquement. Les modules variateurs sont particulièrement sensibles à la compatibilité : toutes les ampoules LED ne sont pas dimmables. Pour un éclairage simple on/off, la compatibilité est plus large. Consultez la liste de compatibilité fournie par le fabricant, notamment pour les marques comme Legrand ou Fibaro, qui publient des tableaux de compatibilité détaillés.

Peut-on installer un micromodule soi-même ?

L'encastrement mécanique est accessible à un bricoleur attentif, à condition de bien couper le courant au disjoncteur et de suivre le schéma de câblage fourni. Pour les installations complexes, les circuits sans neutre, ou si vous n'êtes pas à l'aise avec l'électricité, faites appel à un électricien : c'est une intervention rapide pour un professionnel et cela garantit la conformité de votre installation.
